RouterOS入门配置和PPPoE宽带拨号上网

一、硬件连接

把ROS和安装winbox的电脑连入到同一个网络,电脑需要改成自动获取IP。(这样便于后面用IP登陆ROS)



二、使用Winbox连接ROS

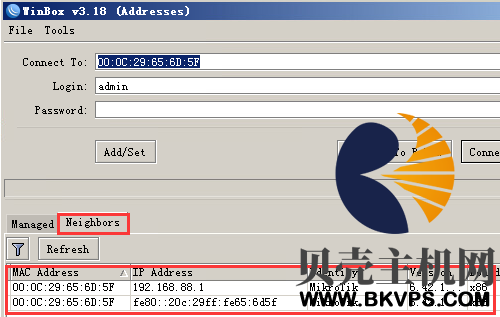

1、打开Winbox,点击Neighbors选项卡,可以找到ROS的MAC和IP等信息。(如果未找到ROS,点击Refresh刷新列表,这个是自动的)

2、点击mac地址,如图点击00:0C:29:65:6D:5F,会直接显示在Connect to上,Login填入默认账号admin,Password默认为空,点击Connect

注:ROS默认IP是192.168.88.1,但是有可能你找到的版本的ip是0.0.0.0,(如果没设端口IP地址就是0.0.0.0)所以这边建议使用mac地址配置。


       ROS路由基础篇一:拨号上网 路由系统 第1张




三、查看ROS信息,重置ROS以及设置账号密码

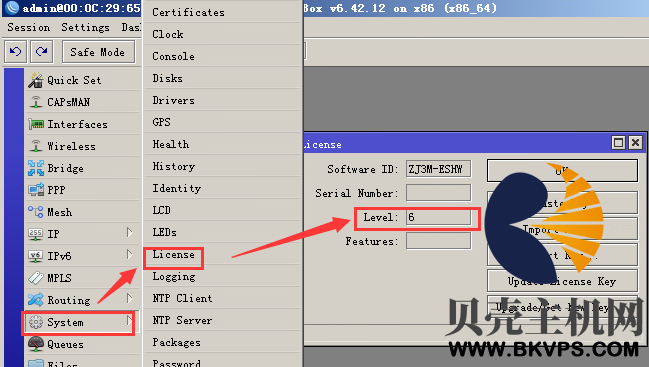

1、查看ROS授权:System — License,打开License窗口,这边需要至少是L4的授权,数字越大,授权等级越高。(最高有L6)




       ROS路由基础篇一:拨号上网 路由系统 第2张

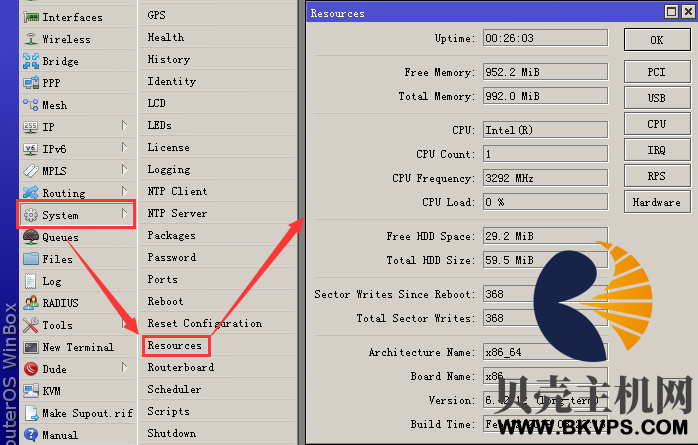

2、查看系统信息:System — Resources,可以查看CPU,内存,硬盘,ROS版本以及ROS在线时长等信息。




       ROS路由基础篇一:拨号上网 路由系统 第3张


3、重置ROS:System — Reset Configuration,然后点击 Reset Configuration重置,弹出对话框按Yes确认等待重启。




       ROS路由基础篇一:拨号上网 路由系统 第4张

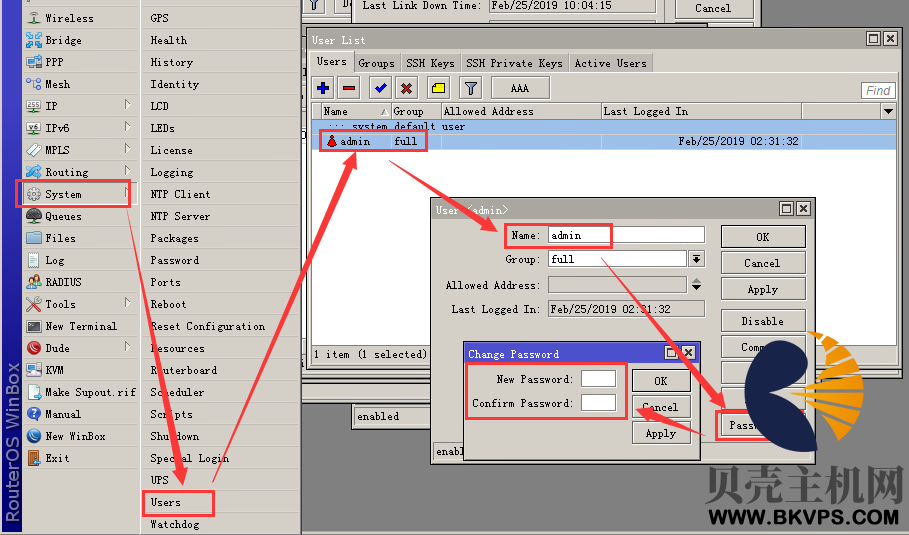

4、设置账号密码:System — Users,点击admin,Name可以修改登录用户名,点击Password打开修改密码框修改密码。


       ROS路由基础篇一:拨号上网 路由系统 第5张




四、PPPoE宽带拨号连接设置

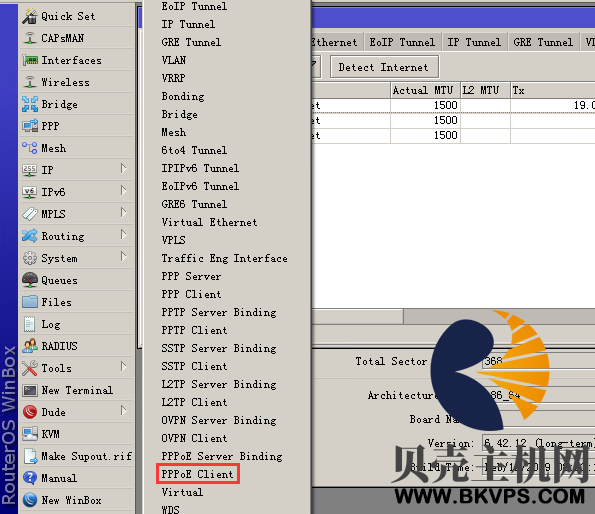

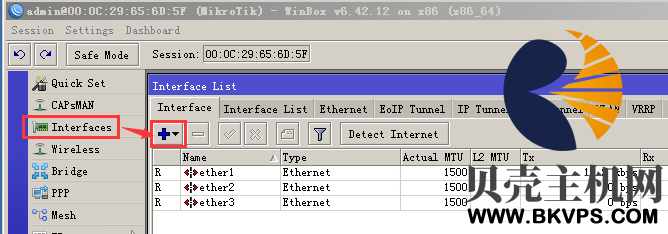

1、Interfaces — interface选项卡,点击+,点击PPPoE Client(也可以选择PPP拨号)




       ROS路由基础篇一:拨号上网 路由系统 第6张



       ROS路由基础篇一:拨号上网 路由系统 第7张

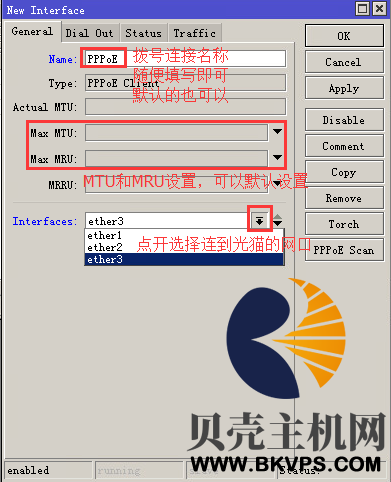

2、弹出的新建PPPoE Client窗口,name随便填写。Interfaces一定要选择和光猫连接的网口(也就是常说的WAN口)。我这边是ether3(如何判断一般窗口显示的mac与网口一样就是lan口,另一个就是wan口了,多个网口就可以指定除lan口以外其它任意一个作wan口)(如果单线的话,可以将除WAN口以外所有LAN口桥接在一起)

Max MTU和Max MRU可设置也可以不设置,如果要设置点击向下的箭头,如果不知道当前宽带的MTU,建议默认。


       ROS路由基础篇一:拨号上网 路由系统 第8张

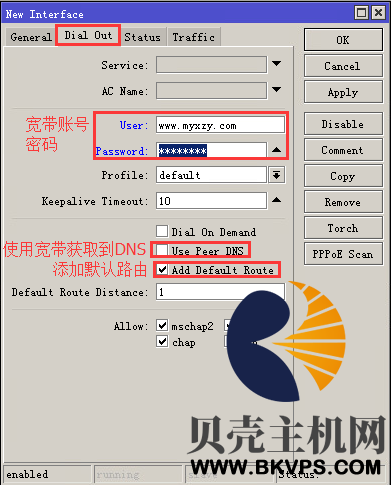

3、切换到Dial Out选项卡,User和Password填入宽带账号和密码,勾上Add Default Route添加默认路由,这边由于教程,所以没用Use Peer DNS,点击OK

  (选择了Use Peer DNS就是自动设置好了DNS,如果自已配置的话建议勾上)




       ROS路由基础篇一:拨号上网 路由系统 第9张

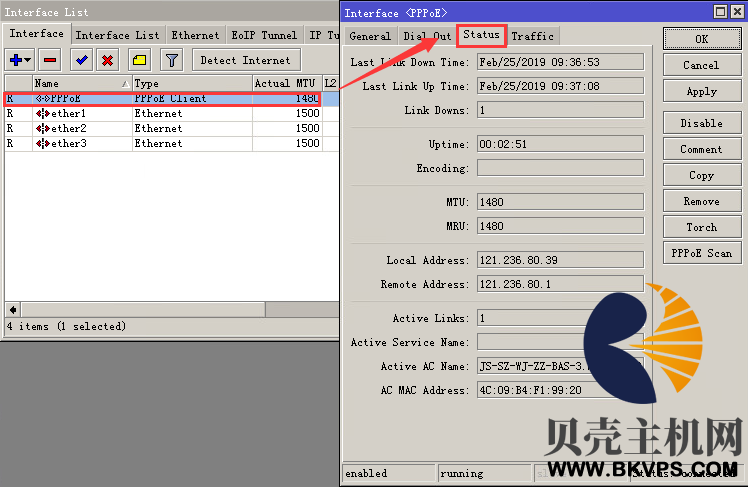

4、打开PPPoE可以看到Status已经连接上宽带了(你可以查看TX与PX是否有流量)




       ROS路由基础篇一:拨号上网 路由系统 第10张




五、网口桥接Bridge设置

这边要把ether1和ether2设置为同一段网络。(lan口)

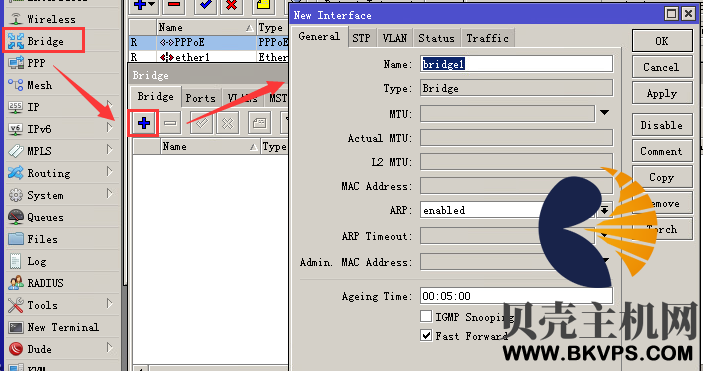

1、新建Bridge:Bridge — 点击“+”,如果需要改桥接名称,只要Name改掉就可以,其他的默认。我这边就默认了,点击OK。


       ROS路由基础篇一:拨号上网 路由系统 第11张

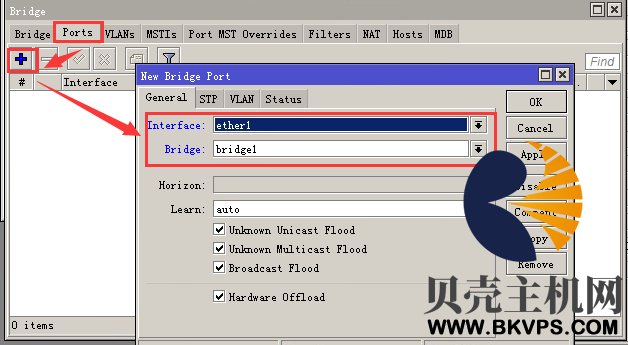

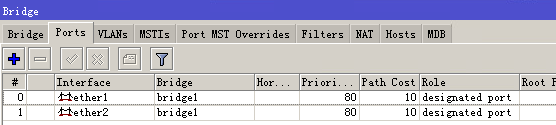

2、添加桥接网口:点击Ports — 点击“+”,Interface选择要添加的网口,如ether1,bridge选择刚才创建的bridge1,其他的默认点击OK。其他的网口也一样添加。

注:可能会断开Winbox,重新连接即可。


       ROS路由基础篇一:拨号上网 路由系统 第12张



       ROS路由基础篇一:拨号上网 路由系统 第13张




六、设置ROS的网关地址

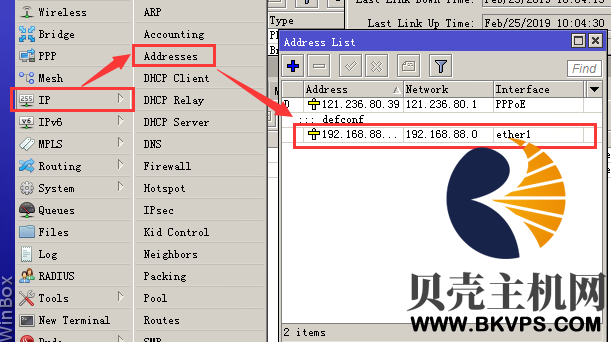

1、IP — Addresses 点开默认defconf的192.168.88.1/24,如果没有点击+添加。

这个用来IP登陆界面用,默认的,以后备用。


       ROS路由基础篇一:拨号上网 路由系统 第14张

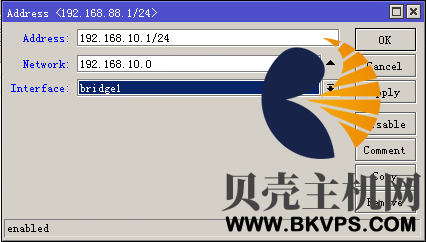

2、Address填入192.168.10.1/24(这个地址可以你可以填入局域网的地址,后面的/24表示子网掩码255.255.255.0)

network填入192.168.10.0(192.168.10.0与结束的192.168.10.255保留不起用的)

Interface网卡选择刚才创建的bridge1




       ROS路由基础篇一:拨号上网 路由系统 第15张


附带讲一个这个IP规则,192.168.88.0/24这个意思表示的就是192.168.88.*这个网段,24表示的是位数,即255.255.255.0

也就是说这个网段是从192.168.88.0开始到192.168.88.255,其中掩码是255.255.255.0



七、创建DHCP地址池

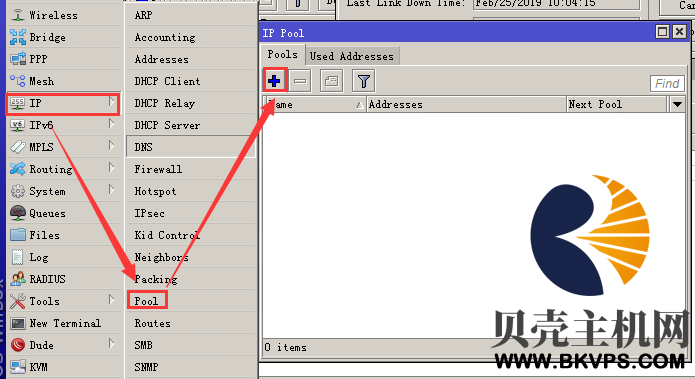

1、IP — Pool,点击“+”


       ROS路由基础篇一:拨号上网 路由系统 第16张

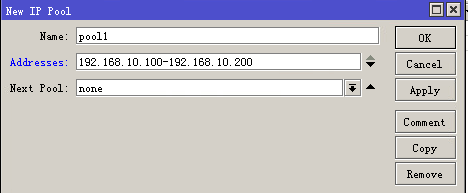

2、name随便填,这边默认pool1;Addresses填入地址192.168.10.100-192.168.10.200;next pool选择none,点击ok


       ROS路由基础篇一:拨号上网 路由系统 第17张




八、DNS设置

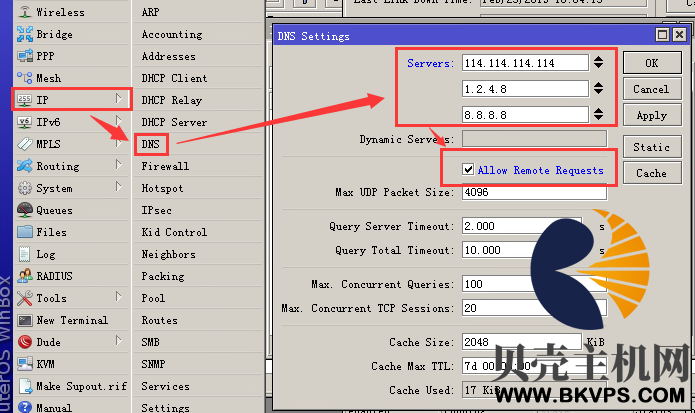

点击Servers后面向下的箭头添加选项,填入公共的DNS。向上的箭头是删除的意思。勾上Allow Remote Requests,点击OK。

(公共的有114.114.114.114或者119.29.29.29)


       ROS路由基础篇一:拨号上网 路由系统 第18张




九、DHCP服务器设置

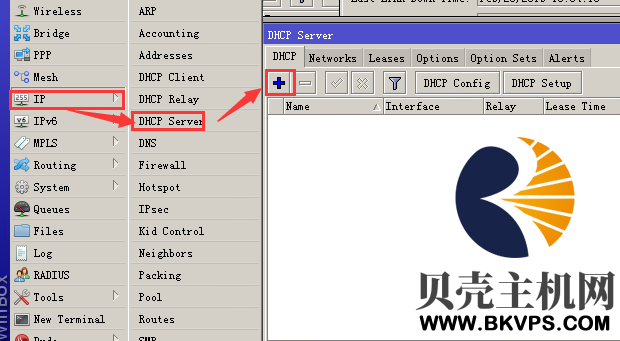

1、创建DHCP Server:IP — DHCP Server,点击“+”


       ROS路由基础篇一:拨号上网 路由系统 第19张

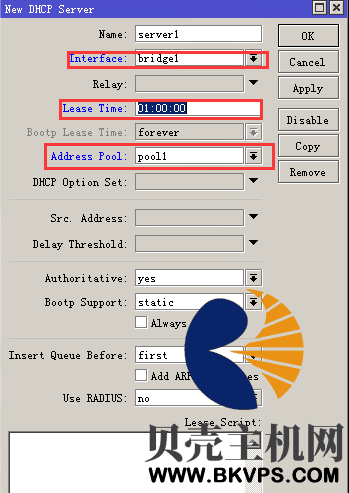

2、name可以随便填。Interface选择bridge1,Lease Time租约时间,可以设置为1小时。Address Pool刚才创建的pool1地址池。点击ok。


       ROS路由基础篇一:拨号上网 路由系统 第20张

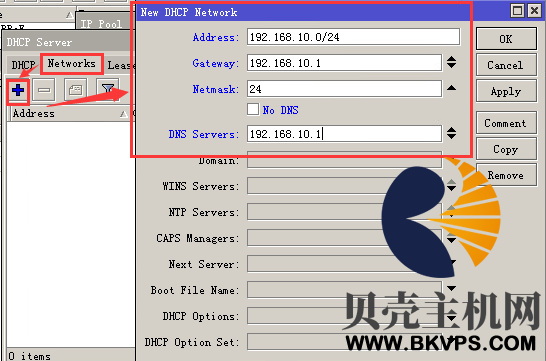

3、设置networks,“Networks”选项卡,点击“+”,添加DHCP Network。

Address填入192.168.10.0/24,gateway填入192.168.10.1,netmask填入24, DNS Servers填入192.168.10.1

这边可以向下箭头,在填入个114.114.114.114,公共的DNS防止192.168.10.1出问题)(电信或者其它公共的)


       ROS路由基础篇一:拨号上网 路由系统 第21张




十、防火墙设置

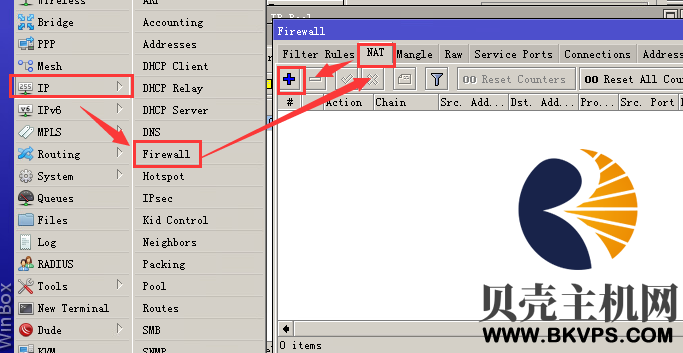

1、IP — Firewall,NAT选项卡,点击“+”




       ROS路由基础篇一:拨号上网 路由系统 第22张

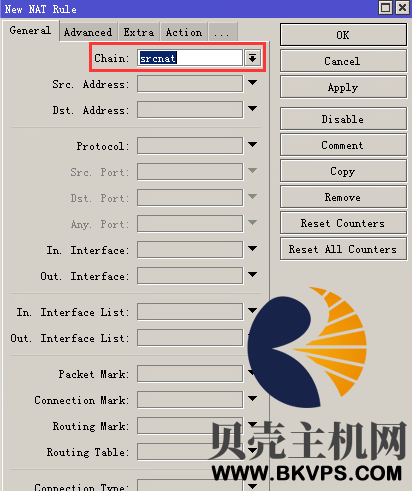

2、Chain选择srcnat



   这里讲一下规则:srcnat表示的是源地址伪装,即将内网地址伪装成公网IP

                   dstnat表示的是目的地址伪装,即常说的端口映射


       ROS路由基础篇一:拨号上网 路由系统 第23张


3、Action选项卡,Action选择masquerade,点击ok


       ROS路由基础篇一:拨号上网 路由系统 第24张


设置完后就可以上网了,这里讲的很多,操作起来非常简单,就是PPP拨号–DHCP服务器—源地址伪装。
